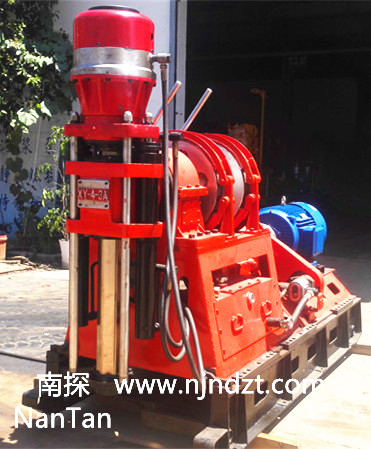

當前位置：XY-4-3A型鉆機（多功能大立軸巖芯鉆機）
產品介紹:
XY-4-3A型鉆機是XY-4型鉆機的派生產品，是對XY-4型鉆機進行了改型設計，設計成XY-4-3A型鉆機。
該機保持XY-4型鉆機的技術性能，結構特點和用途外，主要加大了回轉器立軸通孔直徑，并且相對降低了立軸轉速，增加了立軸扭矩。
該機主要用于金屬、非金屬固體礦床勘探。是廣泛用于地質、水文水井、冶金、煤炭、工程等行業以金剛石和硬質合金鉆進為主的巖芯鉆探，
也適用于淺層石油和天然氣開采、礦山坑道通風、排水等工程施工。更換6極電動機，鉆機立軸轉速相應降低就可適應大口徑基礎樁等施工工藝。
XY-4-3A型鉆機具有結構簡單緊湊、布局合理、重量適中、拆卸方便、轉速范圍寬、通用性強等優點。
主要技術參數:
1、鉆進能力：鉆進深度：20-1000m (參考：孔徑為75mm時，孔深為700～1000m；孔徑為110mm時，孔深為400～800m；
孔徑為200mm時，孔深為300～600m；孔徑為300mm時，孔深為200～400m；孔徑為500mm時，孔深為50～100m；
孔徑為1000mm時，孔深為20～50m）；鉆孔傾角：360°
2、回轉器（當動力為1500轉/分時）
立軸轉速：正轉低速：81、150、214、312r/min;
正轉高速：250、461、658、957r/min;
反轉低速：66r/min；反轉高速：201r/min
立軸行程：600 mm；立軸通徑：93 mm
立軸最大加壓力：60 kN；立軸最大起拔力：80 kN
3、卷揚機（當動力為1500r/min時）
提升速度（第三層）：0.82；1.53；2.16；3.13 m/s；提升能力：29 kN
鋼絲繩直徑：15.5 mm；容繩量：52 m
4、機架：移動油缸行程：520 mm，鉆機離開孔口距離：370mm
5、動力（按用戶選配）
柴油機：4100，36.75kW，2000r/min
電動機：YE2-225S-4，37kW，1475r/min或30kW
6、外形尺寸（長×寬×高）：2680×1100×1935 mm
7、重量（不包括動力）：1990 kg
注:本鉆機動力配備柴油機或電動機,需由用戶訂貨時提出.
